質量流量控制器,簡稱MFC,為了實現精尖端制程中對氣體的用量精準控制,熱式氣體質量流量計應運而生。
針對氣體流量計存在著量程比小的問題,量程下限以下的流量基本丟失,然而這在某些領域不可接受,在燃氣等貿易結算場合更是無法忍受。 熱式氣體質量流量計的出現,圓滿地解決了這個問題。
特點:
?復合氣體/復合流量功能-氣體種類和全流量可以由客戶更改。
?可變PID功能提供全流量范圍高速響應時間(在一秒以內)
?緊湊型氣路-不需要調壓閥,壓力傳感器和過濾器
?穩定氣體流量控制,不受上流和下流壓力的影響
?集成進氣端壓力傳感器
?自身多種顯示
?精度保證1%設定流量

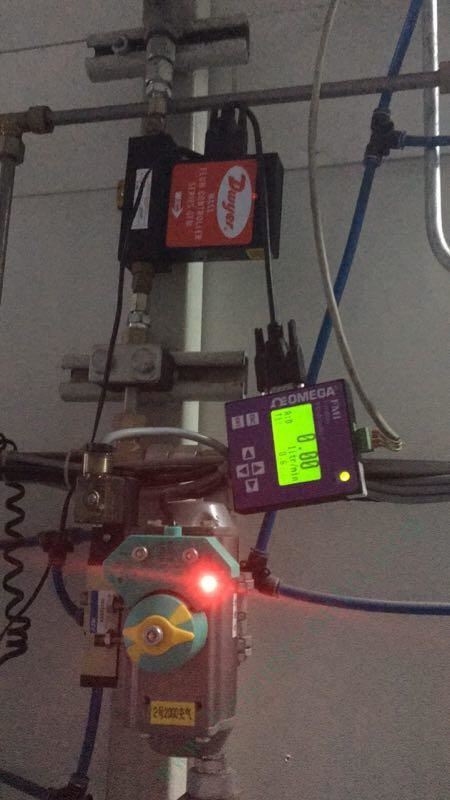

質量流量控制器的現場應用
熱式氣體流量計采用熱擴散原理,熱擴散技術是一種在苛刻條件下性能優良、可靠的技術。其典型傳感元件包括兩個熱電阻(鉑RTD),一個是速度傳感器,一個是自動補償氣體溫度變化的溫度傳感器。當兩個RTD被置于介質中時,其中速度傳感器被加熱到環境溫度以上的一個恒定的溫度,另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體流速增加,介質帶走的熱量增多。使傳感器溫度隨之降低。為了保持溫度的恒定,則必須增加通過傳感器的工作電流,此增加的部分電流大小與介質的流速成正比。
質量流量控制器由流量傳感器、分流器通道、流量調節閥和放大控制電路等部件組成,質量流量計由流量傳感器、分流器通道放大電路等部件組成。氣體通過質量流量控制器(質量流量計)時,大部分氣體通過分流器,少量氣體流過流量傳感器。流量傳感器采用毛細管傳熱溫差量熱法原理,電橋將檢測的流量信號轉換為電信號。電信號經放大器放大為0~5VDC,放大后的流量檢測電壓與設定電壓進行比較,再將比較后的差值電壓放大后去驅動控制閥門,PID閉環控制,使流過通道的流量與設定的流量相等。
質量流量控制器的流量控制范圍通常為滿量程的2%到100% 。
用途:
本產品廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱力、醫療、熱電廠、環保等行業。
可進行:
●鋼鐵廠,焦化廠煤氣流量測量
●鍋爐空氣流量,測量二次風量
●煙囪排出的煙氣流量測量
●水處理中瀑氣流量測量
●水泥,卷煙,玻璃廠生產過程中氣體流量測量
●壓縮空氣流量測量
●天然氣,煤氣,液化氣,火炬氣,氫氣等氣體流量測量

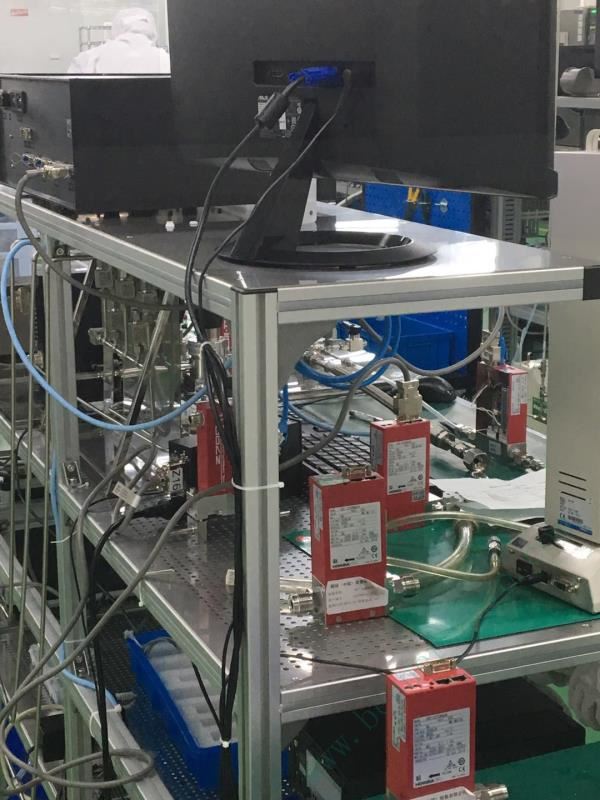

流量計現場校準
石油化工行業
應用場合:火炬氣排放監控
產品優點:寬量程比,傳感器不易堵塞,可在線插拔清洗,適用氣體廣泛
電力行業
應用場合:鍋爐一次風、二次風、磨煤風的風量測量
產品優點:安裝簡便,無直管段要求,低壓力損失,無需溫壓補償,可在苛刻的條件下使用(如:空氣中
含有粉塵、顆粒、磨損嚴重、低壓力等)
冶金行業
應用場合:高爐煤氣、焦爐煤氣測量
產品優點:按實際介質組份標定,可對組份變化進行修正,可在線清洗傳感器,插入長度可任意調整
電子行業
應用場合:高純度氣體質量流量測量
產品優點:無需溫壓補償直接測量質量流量,傳感頭經過高度拋光,可用于貿易結算
供暖通風和空調系統(HVAC)
產品優點:產品反應靈敏、運行可靠,對安裝直管段無嚴格要求
水處理行業
應用場合:測量曝氣池的空氣流量
產品優點:耐臟、耐塵,真正無壓降,現場安裝簡便
食品行業
應用場合:向反應器中通入適量氣體,控制過程及質量
產品優點:衛生級3A,高純凈度,所有接液表面采用不銹鋼,寬量程比
